Une solution de sécurité fiable et éprouvée

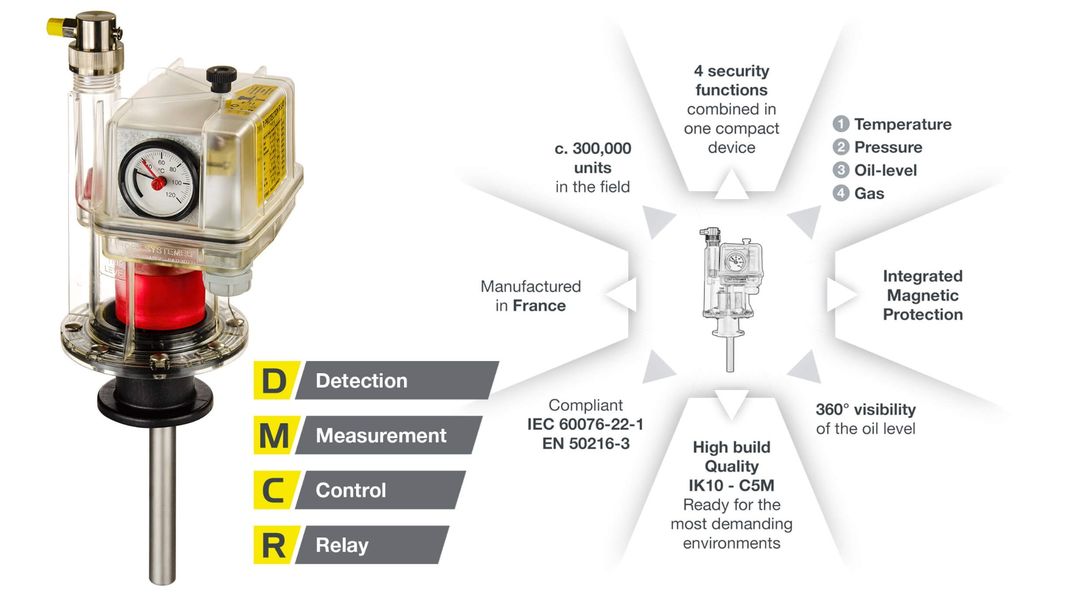

Le relais de détection, de mesure et de contrôle (DMCR) est une solution de sécurité supérieure pour les transformateurs de distribution hermétiques remplis d'huile, qui combine quatre fonctions de sécurité différentes en un seul dispositif compact et solide. Le DMCR surveille en permanence les paramètres de l'huile à l'intérieur de la cuve du transformateur : la pression, les niveaux de température ainsi que le dégagement gazeux ou la baisse du niveau diélectrique.
La première version du DMCR a apporté des innovations techniques significatives par rapport aux autres solutions de sécurité disponibles sur le marché. IDEF SYSTEMES améliore régulièrement la conception du DMCR en fonction du retour d'expérience des utilisateurs.
Le relais DMCR présente deux caractéristiques de conception qui sont uniques à notre produit :
-
Visibilité à 360° du niveau diélectrique: le boîtier du DMCR est un réservoir transparent qui permet de voir le niveau diélectrique dans toutes les directions.
-
Protection magnétique intégrée: l'aimant qui déclenche le contact de niveau diélectrique est en forme d'anneau et protège l'interrupteur Reed de l'influence de tout champ magnétique externe jusqu'à 25 mT.
Le DMCR est conçu et fabriqué par IDEF SYSTEMES en France conformément à la norme IEC 60076-22-1 / EN 50216-3. Le DMCR est classé IK 10 et IP 56. Le DMCR est équipé d'un système de prélèvement d'huile situé sur le dessus du relais qui permet le prélèvement et le remplissage de gaz et de diélectrique. Le relais est fourni avec un kit de fixation complet. En fonction des besoins du client, IDEF SYSTEMES peut proposer un certain nombre d'options différentes pour le relais DMCR.
TEMPÉRATURE
Deux thermostats réglables avec contact inverseur pour la détection de surchauffe. Les seuils de température primaire et secondaire sont réglés en usine en fonction des besoins du client dans une plage de 30°C à 120°C.
Un thermomètre avec indicateur de température maximale fournit des informations visuelles sur la température.
NIVEAU DIÉLECTRIQUE
Un interrupteur magnétique Reed avec contact inverseur est déclenché lorsqu'une baisse du niveau diélectrique de plus de 170 cm³ est atteinte.
Une protection magnétique intégrée protège l'interrupteur Reed de toute interférence de champ magnétique externe.
PRESSION
Un pressostat réglable avec contact inverseur. Le seuil de déclenchement de la surpression du pressostat est réglé en usine en fonction des besoins du client dans une plage de 100 mbar à 500 mbar.
PRÉSENCE DE GAZ
Le gaz ou la baisse du niveau diélectrique est d'abord visible par l'abaissement d'un petit flotteur.
Elle est suivie par l'abaissement du flotteur principal, visible sur 360°, qui déclenche l'interrupteur Reed.
Test à 100 % de tous les DMCR/e-DMCR

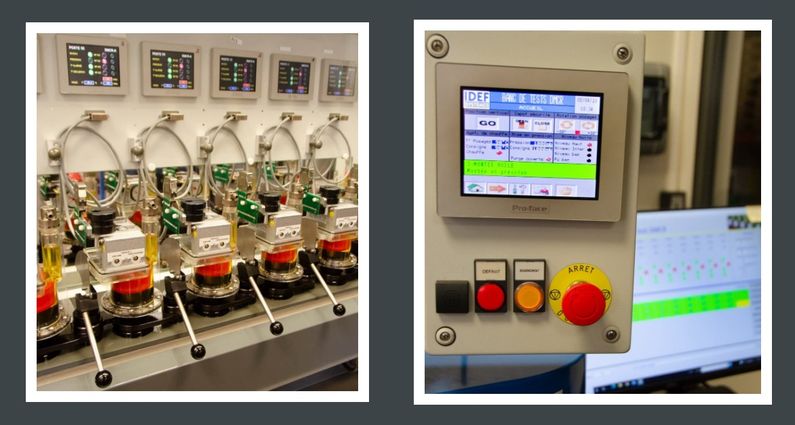

Chaque relais DMCR et e-DMCR est soumis à des tests de routine avant d'être expédié dans notre usine de fabrication, sur un banc d'essai spécialement conçu et calibré qui reproduit les conditions réelles d'utilisation.
Chaque relais est rempli d'huile de transformateur à haute température sous une pression de plus de 1,0 bar. Au cours de cette procédure, toutes les fonctions du relais sont vérifiées de manière approfondie. En outre, le relais est soumis à un test complet de fuite d'huile et les réglages du thermostat et du pressostat sont ajustés en fonction des besoins du client.
Notre politique de test à 100 % est la procédure la plus efficace pour garantir à nos clients le plus haut niveau de qualité et de fiabilité.
IDEF SYSTEMES est une entreprise innovante et orientée vers la qualité qui fournit des relais de protection et des solutions de surveillance à l'industrie des transformateurs électriques. Nous nous efforçons d'offrir une qualité et une fiabilité totales de nos produits et services en toutes circonstances et sommes devenus le partenaire de confiance de nos clients dans le monde entier. une société indépendante fondée en 1994, certifiées ISO 9001:2015.
Le DMCR, est un relais de protection pour transformateurs de distribution. Au cours des 25 dernières années, IDEF SYSTEMES a fourni environ 300 000 DMCR dans le monde entier, accumulant des millions d'années de service.
